DB0KK nach dem Umbau

Man hat es gemerkt: bis auf die SHF-Baken war DB0KK in den letzten Monaten stumm. In einer gemeinschaftlichen Aktion mehrerer Funkfreunde wurde der Betriebsraum des Relais Anfang des Jahres sozusagen entkernt, d.h. alle Einrichtungen wurden komplett zurück gebaut, lediglich die SHF-Baken liefen zunächst weiter. Gleichzeitig bekamen wir vom DARC Bundesverband sowie vom Distrikt Berlin eine großzügige Finanzierungszusage für die Ausrüstung des Standorts mit einer Notstromanlage auf Basis einer Methanol-Brennstoffzelle, mit der batteriegestützt wichtige Betriebsteile im Falle eines Stromausfalls weiterbetrieben werden sollen.

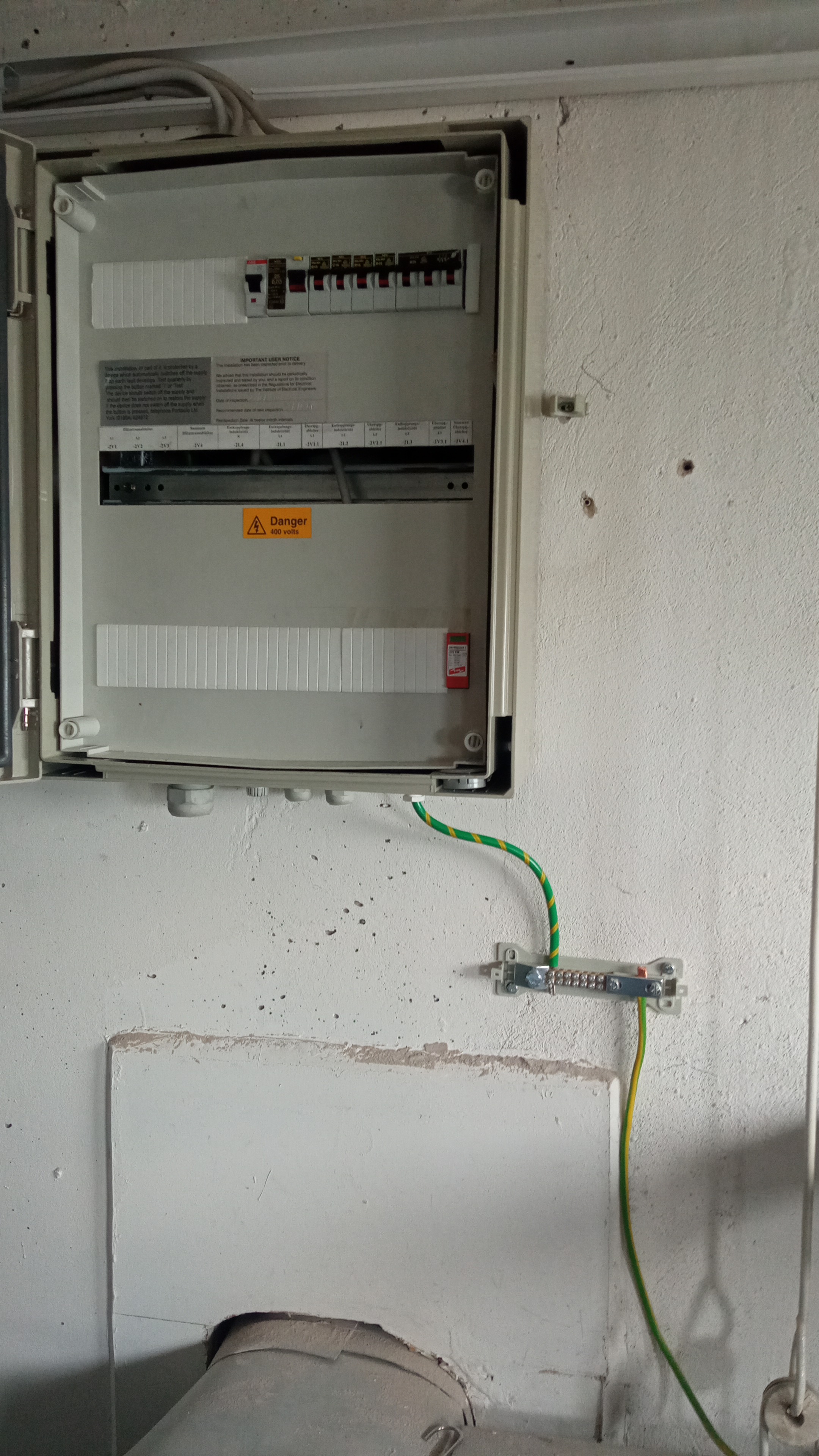

Zunächst wurde im Anschluss die Elektrik auf einen modernen Stand gebracht; es gibt nun eine zentrale Unterverteilung, die auch den aktuellen Anforderungen entspricht. Die Kabel verlaufen in mehreren Kabelkanälen, was die Wartung und ggf. die Erweiterung vereinfacht.

Als nächstes wurden die bisherigen Betriebsteile unterteilt in solche, die bei einem Stromausfall mit Ersatzstrom weiterlaufen sollen und solche, die schon aufgrund ihres Stromverbrauchs nicht weiterbetrieben werden sollen und können: leider gehören auch die ATV- und DMR-Relais dazu.

Um hier auch eine organisatorische Trennung herzustellen, wurden zwei neue 19"-Schränke beschafft, um die jeweiligen Geräte getrennt einbauen zu können.

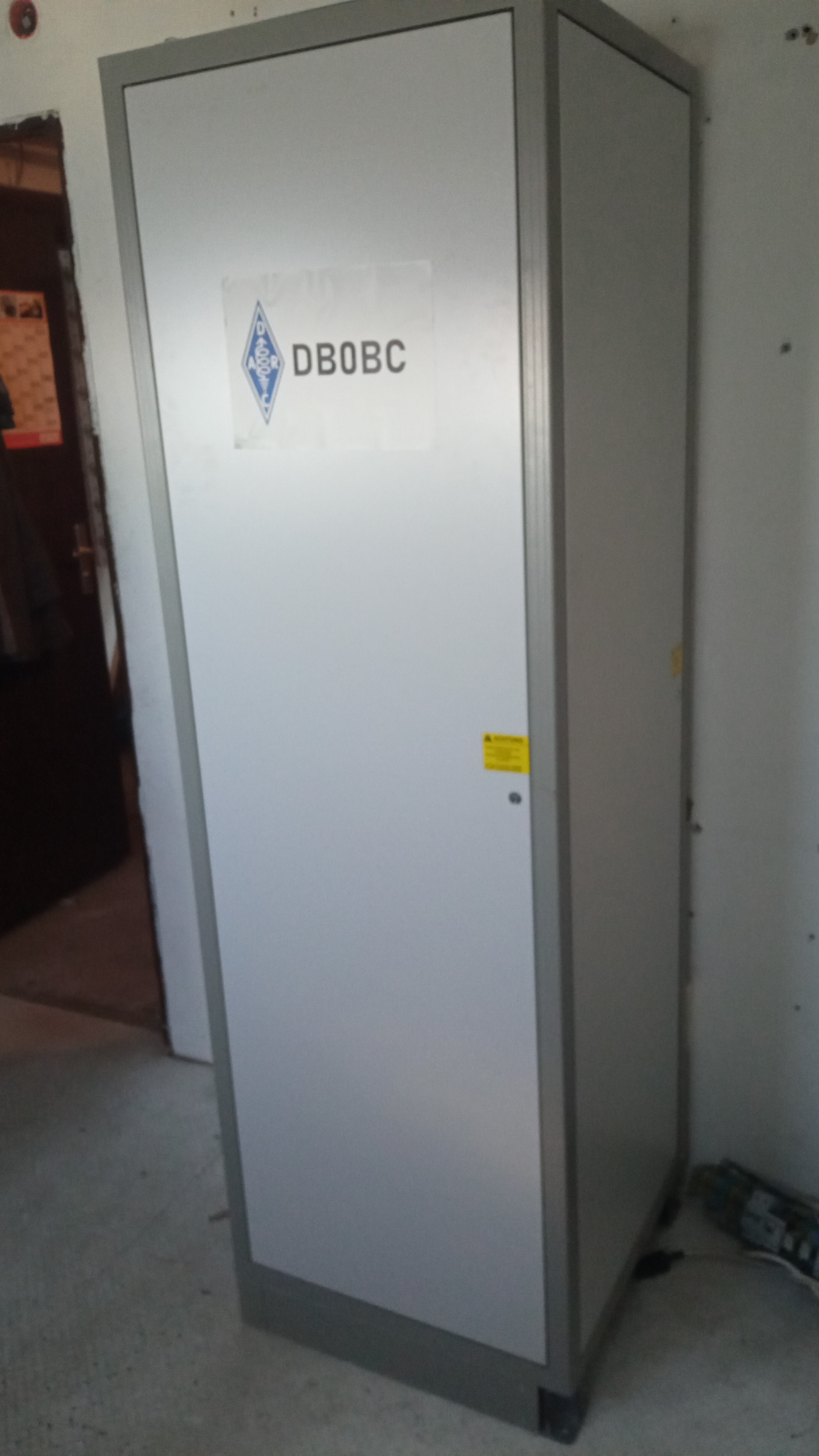

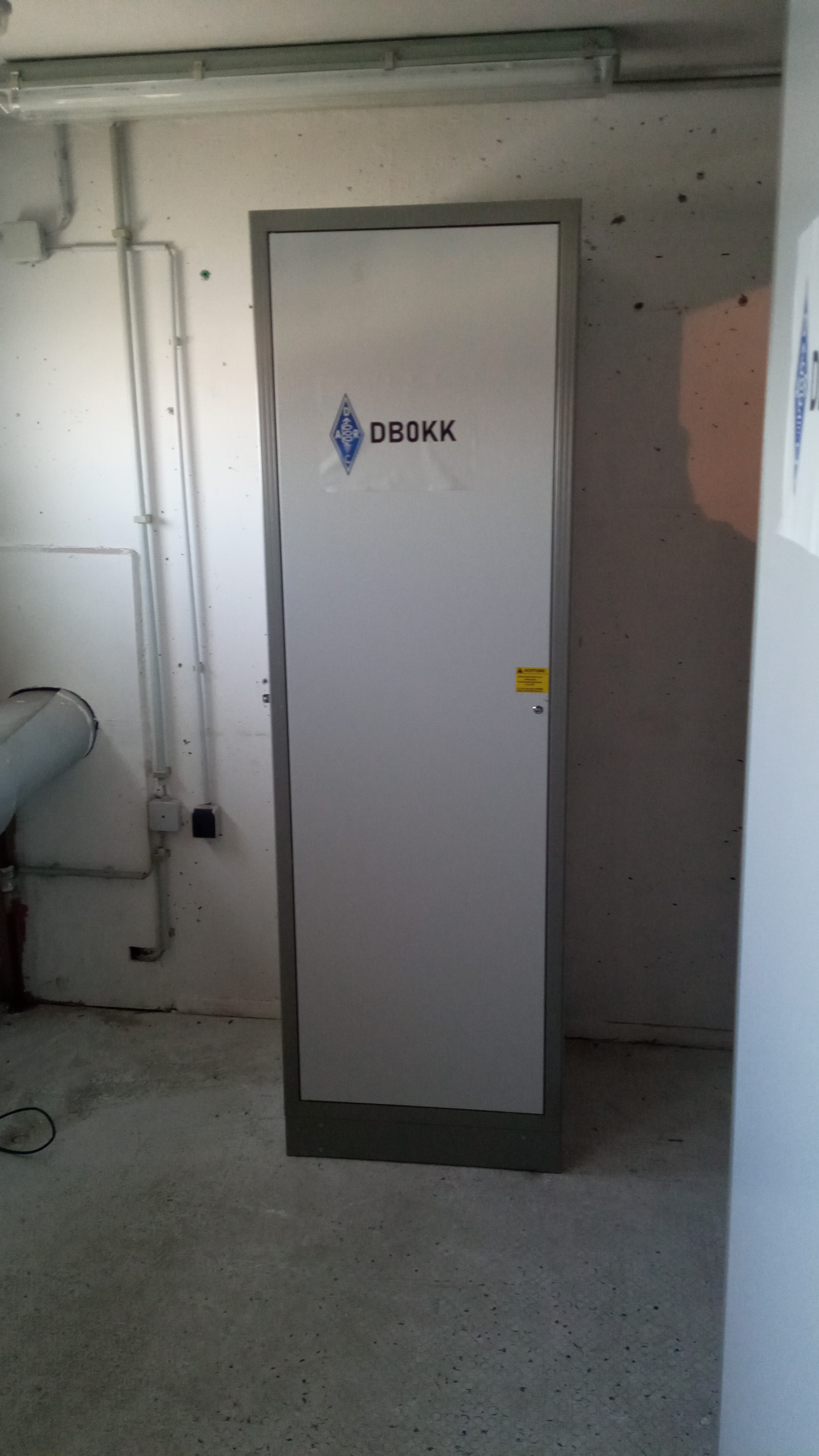

Die neuen 19"-Schänke

Mittlerweile sieht der Betriebsraum so aus:

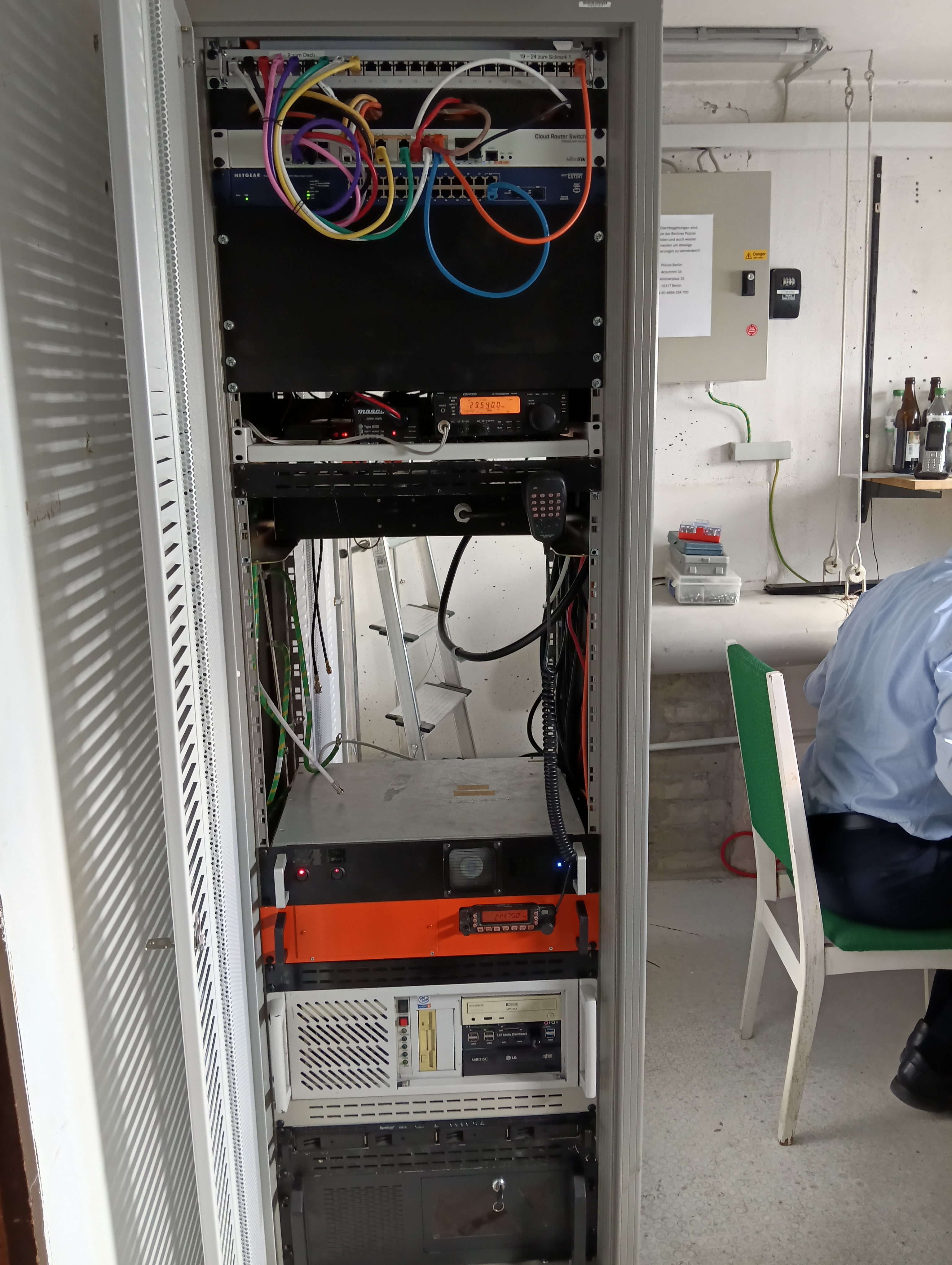

Der in diesem Schrank verbleibende Platz ist für das (D)ATV-Relais reserviert, das sich zur Zeit noch auf dem Werkstatttisch von DF3EI befindet.

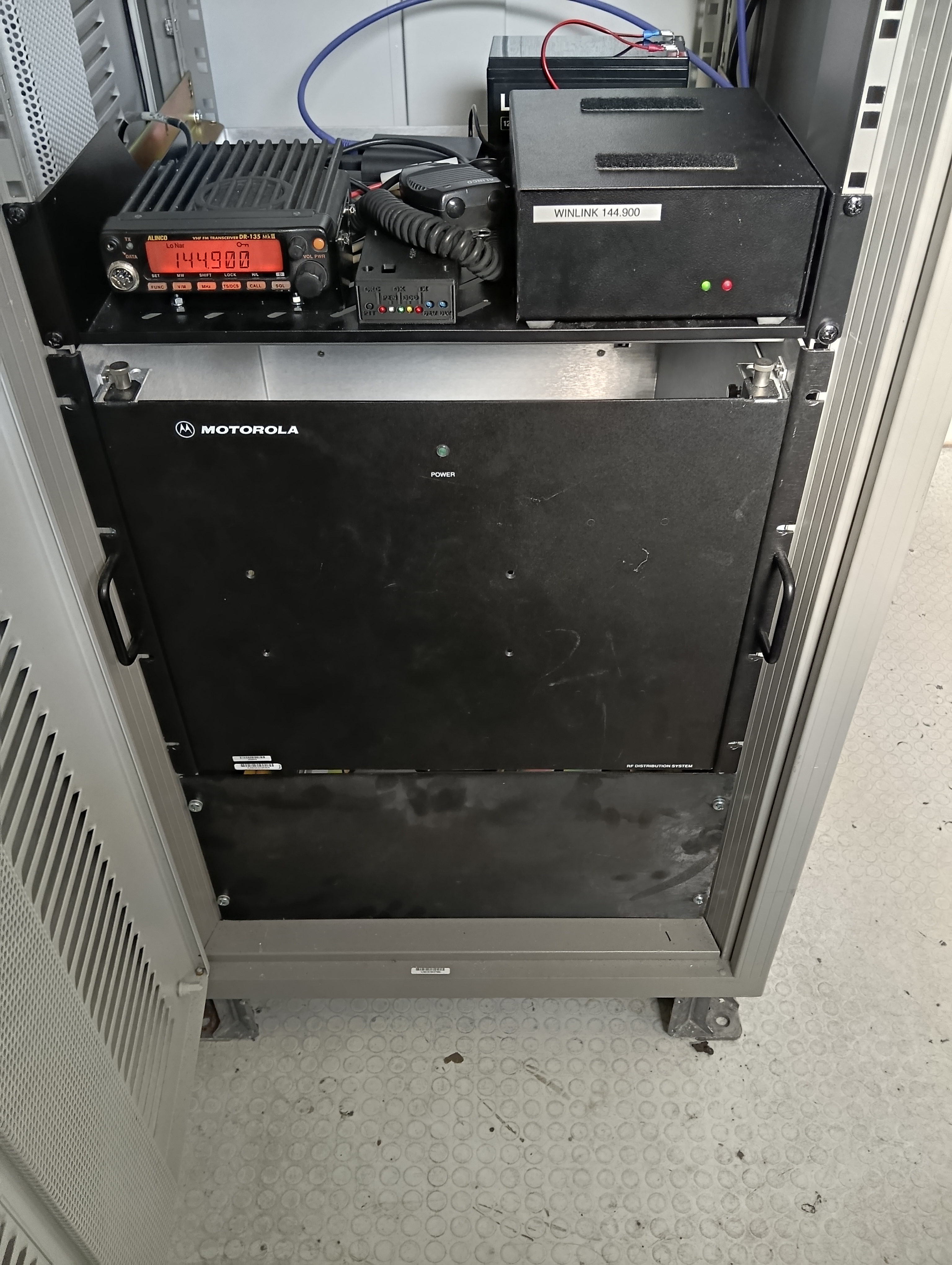

Rechts der Schrank, in dem hinter der großen Frontplatte die Brennstoffzelle mit den Methanolkartuschen und darunter die Stützbatterien mit Ladegerät und Wechselrichter eingebaut werden.

Darüber sieht man das WinLink-Gateway auf 144.900 MHz.

In diesem Schrank laufen auch die Serverdienste, die bei Stromausfall erhalten bleiben sollen, z.B. die Telefonanlage, mit der man bundesweit über das HAMNET telefonieren kann.

Ebenfalls im Betriebsraum haben wir ein kleines Labor eingerichtet, in dem kleinere Arbeiten am Relais durchgeführt werden können. Wie man sieht, ist die Zeit der (Braun'schen) Röhren noch nicht vorbei...
