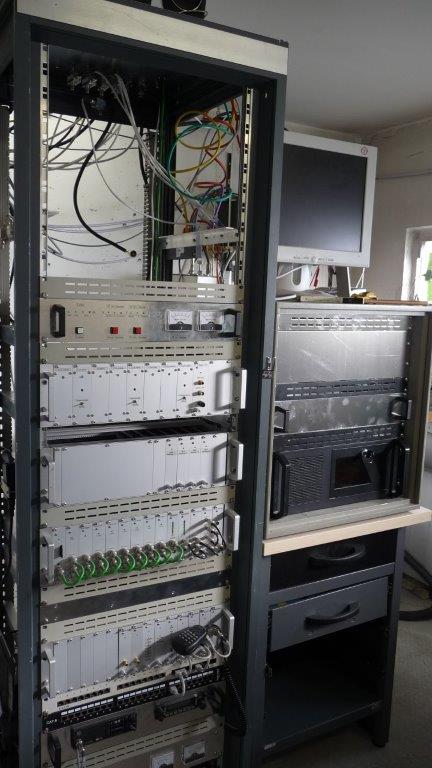

Es kommen immer mal wieder Fragen zur Hardware, die bei DB0KK im Einsatz ist. Diese im Einzelnen aufzuzählen und zu beschreiben würde Bände füllen, stattdessen hier nun ein Bild des Servergestells, in dem sich die ATV-Komponenten, das DMR-Relais, der 10m-RX für DB0BLO sowie die IT für die Steuerung, das Streaming und das HAMNET befinden:
Im linken Teil des 19"-Gestells erkennt man oben freien Platz; hier residieren zur Zeit das DMR-Relais, der 10m-RX und die RadioBox.
Darunter befinden sich die ATV-Baugruppen, im oberen Baugruppenträger sind die verschiedenen analogen und digitalen Empfänger untergebracht, darüber der 2-kanalige digitale (DVB-S) Sender. Dessen Endstufen sind nahe den Antennen auf dem Dach untergebracht.
Im rechten Teil des Gestells herrscht zum Zeitpunkt dieser Aufnahme noch gähnende Leere; hier sind heute ein weiterer Server, ein NAS, der Core Router für das HAMNET und ein 24-Port Switch untergebracht. Als diese Aufnahme entstand, waren sich die Akteure noch nicht bewusst, wieviel HAMNET bei DB0KK einmal installiert sein würde.
Ebenfalls noch nicht zu sehen ist die 9cm-Bake, die sich als Einzige nicht auf dem Dach befindet. Die 24, 47 und 76GHz-Baken sind direkt an ihre jeweiligen Antennen angeflanscht.

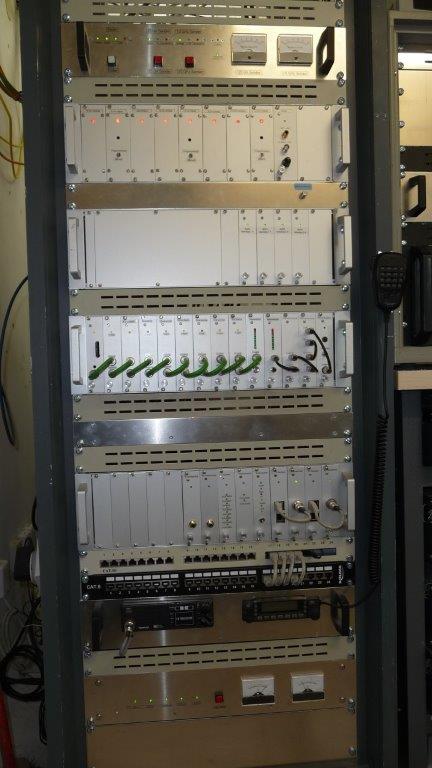

Hier noch einmal der Detailblick auf die ATV-Einschübe (von oben nach unten):
- Steuersender (für 23cm und 3cm)
- analoge und digitale Empfänger
- Steuerbaugruppen
- Synchronimpulsauswerter, Testbildgeber (Raspberry Pi) und Videoumschaltung
- diverse weitere Steuerbaugruppen und Fernsteuerung
- Netzwerk für Fernsteuerung
- 2m und 70cm Steuerempfänger
- Stromversorgung
