Beim Amateurfunk-Fernsehen (ATV) werden wie beim kommerziellen Fernsehen bewegte Bilder und der dazugehörende Ton übertragen. DBØKK ist eine automatisch arbeitende Relaisfunkstation, die, zur Erhöhung der Reichweite, Fernsehsendungen von Funkamateuren aus Berlin und dem Umland empfängt und wieder aussendet.

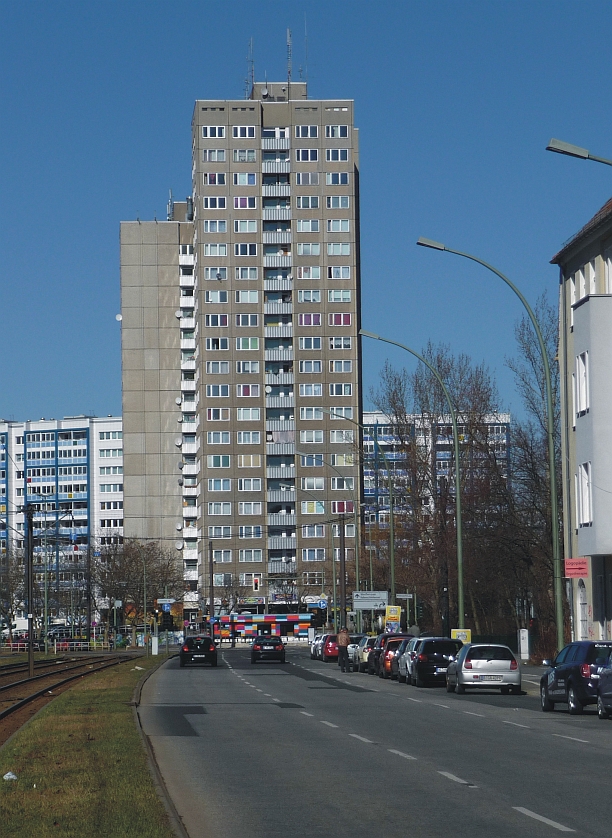

Daher ist es, wie man auf dem nebenstehenden Bild erkennen kann, von Vorteil, wenn eine solche Relaisfunkstation erhöht aufgebaut werden kann.
Leider werden die Möglichkeiten, auf solchen Standorten Relaisfunkstellen aufzubauen, immer weniger. Dabei kann der Amateurfunk gerade in Krisenzeiten eine gute Ergänzung zur Bürgerkommunikation untereinander und mit den Behörden bieten.
DBØKK empfängt analog in FM und digital nach DVB-S und DVB-S2 Standard, sowie über HAMNET (IP-ATV). Gesendet wird digital im DVB-S Standard und als Stream im HAMNET und auf diversen Platformen im Internet.
Das Relais nahm den Betrieb 1989 zunächst in einem Gebäude der damaligen Deutschen Bundespost in Berlin-Tempelhof auf.
1993 erfolgte der Umzug nach Berlin Lichtenberg, in ein Hochhaus am Weißenseer Weg.
Die Antennen befinden sich in ca. 75 m Höhe über Grund.
DBØKK wurde bis Ende 2023 vom dafür extra gegründeten Ortsverband D24 (Berliner Interessengruppe ATV, BIG-ATV) im DARC e.V. betrieben. D24 musste leider zum 31.12.2023 seine Aktivitäten einstellen, da die Mitgliederzahl durch Tod und Abwanderung dermaßen geschrumpft war, dass sich kein Vorstand mehr bilden ließ. Seit dem 1.1.2024 ist DBØKK (wie auch DBØZS, DBØRUD und DBØBC) dem Ortsverband D20 (Hohenschönhausen) angegliedert.
Sysop ist Jörg, DF3EI
Email:
Die Koordinaten von DB0KK: 52° 31' 37'' N, 13° 28' 48'' O
QTH-Loc.: JO62rm
Die Sendefrequenzen:
Ausgabe 1: 1288 MHz 10 Watt EIRP DVB-S2 Standard, Symbolrate 6400 Ks/s
Ausgabe 2: 10,20 GHz DVB-S2 Standard, Symbolrate 6400 Ks/s
Die Empfangsfrequenzen:
Eingabe 1: 2336 MHz FM Ton 6,5 MHz
Eingabe 2: 2369 MHz DVB-S Standard, Symbolrate 4285 Ks/s (jetzt probeweise 2335 MHz)
Eingabe 3: 10,40 GHz FM Ton 6,5 MHz FM
Eingabe 4: 10,40 GHz DVB-S Standard, Symbolrate 4285 Ks/s
Tipps für den Empfang von DBØKK
Das Equipment, für den Empfang im 23cm Band, besteht aus einer horizontal polarisierten Antenne, einem Antennenverstärker mit ca. 20 dB Verstärkung und einem digitalen SAT-Empfänger.
Die Parameter für die Empfängerprogrammierung:
Frequenz: 11038 MHz (1288MHz + 9750 MHz)
Symbolrate: 06400 Ks/s
Für den Empfang im 3cm Band wird zusätzlich ein modifizierter LNB, dessen LO Frequenz ca. 9,0 GHz beträgt, benötigt.
Bei freier Sicht zum Relais reicht es in vielen Fällen aus, wenn der LNB ohne Spiegel verwendet wird.
Die Parameter für die Empfängerprogrammierung:
Frequenz: 19950MHz minus LO Frequenz des verwendeten LNB.
Symbolrate: 06400 Ks/s
Wenn die genaue LO Frequenz nicht bekannt ist, sollte ein Empfänger mit Blind Scan Funktion verwendet werden.
